Wichtige Hinweise für Röhrenschaltungen
Die nachfolgenden Hinweise gelten für alle Schaltungen, die mit Netzteilen > 100 Volt betrieben werden! Die für Röhrenschaltungen benötigten Spannungen können lebensgefährlich sein, deswegen ist allergrößte Vorsicht geboten. Kopfhörer dürfen nie direkt an Verstärker angeschlossen werden, immer einen Trafo dazwischenschalten. Beim Arbeiten unter Spannung eine Hand in die Tasche stecken, damit im Berührungsfall keine Ströme über den Körper fließen (Gefahr von Herzflimmern!). Ausschließlich mit Trafonetzteilen arbeiten, Allstromschaltungen sind nur etwas für erfahrene Bastler!
Die verwendeten Kondensatoren müssen ausreichende Spannungsfestigkeiten aufweisen, Minimum ist 400V=, besser sind Kondensatoren für 650V=.
Keine Widerstände für Transistorschaltungen (1/4 oder 1/8-Watt) verwenden, immer mindestens 0,5Watt Belastbarkeit nehmen. Widerstände für Katodenspannungen, in der Anodenleitung nach Plus und für Schirmgitterspannungen mit 1Watt, besser 2Watt einsetzen. Gut geeignet sind Metalloxid-Schicht-Widerstände (Fa. Reichelt, Stückpreis 0,20DM).
Sind höhere Belastbarkeiten notwendig, so werden diese gesondert angegeben.

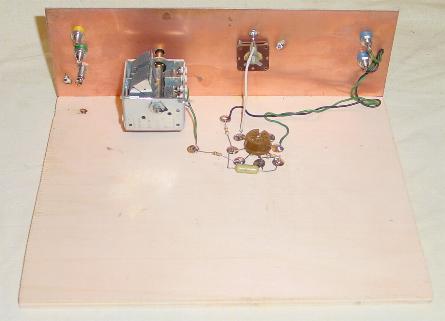

Brettaufbau zum Experimentieren mit niedrigen Spannungen (<100V)
|
|
Frontplatte aus Cu-kaschiertem Epoxy, dient gleichzeitig als Abschirmung für Handkapazitäten und Massefläche mit Drehkos für Abstimmung und Rückkopplung, Buchsen für Antenne, Erde, Kopfhörer. Die Verdrahtung wird auf der Weichholzplatte mit Reißzwecken durchgeführt. Nicht professionell, aber sehr praktisch. Hier ist eine 7-polige Miniatur-Röhrenfassung angebracht.
|

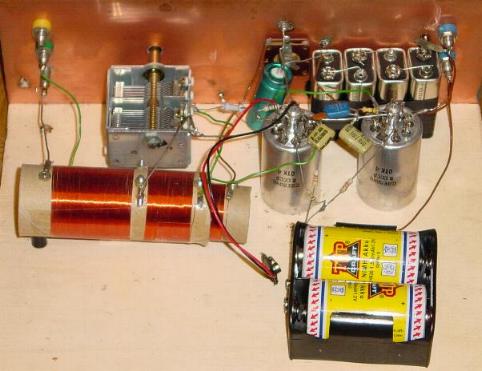

| Hier ist inzwischen
ein Audion für MW mit einer NF-Stufe entstanden. Die Röhren gab es
jahrelang für 1.- DM, bzw. 50 Cent zum Schleuderpreis...
Röhren 2x2SH27JL, Klasse Empfang. Auch tagsüber viele Sender, abends ein Sender neben dem anderen an 36m-Drahtantenne. Anodenspannung ist 36V (4x9V-Block). Heizung mit 2x1,2V-NiMH-Akkus (Aldi). |
 |
 |
Da Loktalfassungen
inzwischen eine Rarität sind, werden die Röhren einfach von unten auf das Holzbrett
geschraubt.
Auf die Sockelstifte werden 1,3-mm- Steckschuhe für Printstifte gesteckt. Einfach und billig! |
