Die Deutschen Olympiakoffer DOK 36 und DOK 37
|
|
 |
|

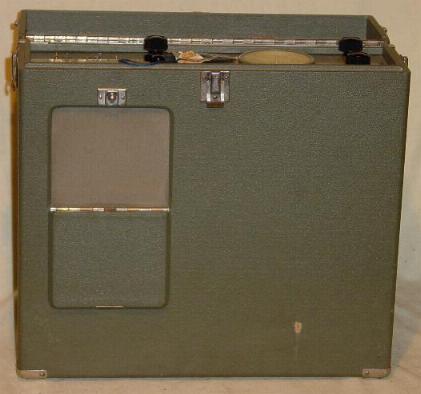

Der Deutsche
Olympia-Koffer DO 36, konstruiert von Hans Stanienda, ist ein
2-Kreis-Geradeausempfänger. Er wurde wohl nur in einer Stückzahl von
etwa 3000 gebaut, dieser hier hat die Nummer 01561 und das
Produktionsdatum 11. Sept. 1936. Gebaut wurde er ausschließlich bei SCHALECO.
Er kostete 156.- RM mit Röhren und Batterien. Es war keine Rahmenantenne eingebaut, es mußten Außenantenne und Erde angeschlossen werden. |
|

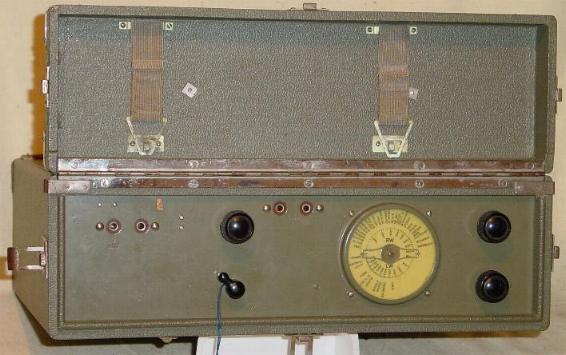

Bedienelemente: "Barometerskala", Rückkopplung, Lautstärke (HF-seitig), Wellenschalter |
 |
 |

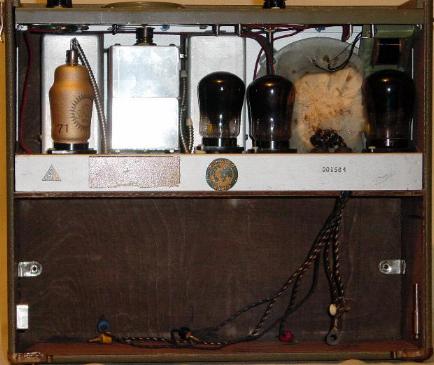

Röhrenbestückung: KF4: HF-Verstärker KC1: Rückgekoppelte Audionstufe KC1: NF-Vorstufe KL1: Lautsprecherverstärker
Innenzustand und Funktion wie ladenneu. |
Der Deutsche Olympiakoffer DOK 37
 |
 |
|

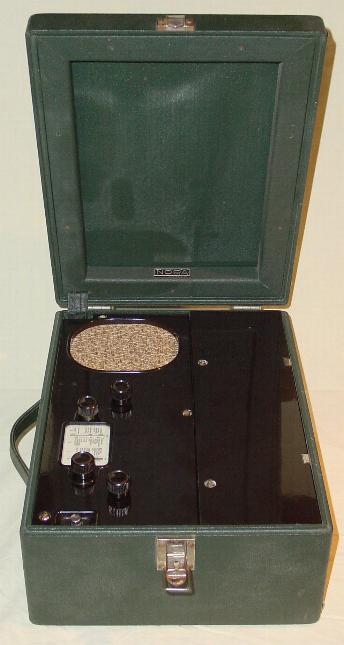

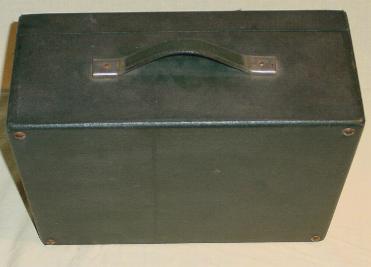

Rechts: Der Empfänger aufgeklappt. Im Deckel befindet sich die Rahmenantenne, rechts ist das Batterie-Fach, links hinten der Lautsprecher. Röhrenbestückung: KF7: HF-Verstärker für die Rahmenantenne KC1: Rückgekoppelte Audionstufe KC1: NF-Vorstufe KL1: Lautsprecherverstärker Unten: Der Olympia-Koffer im zusammengeklappten, zum Tragen fertigen Zustand.
|
|
|
|

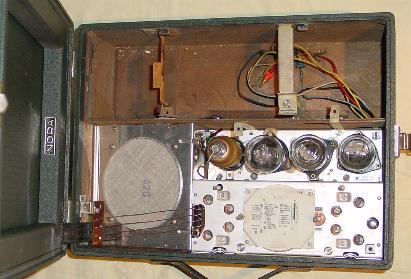

Das Innenleben des von der Firma NORA hergestellten Koffergerätes. Röhren von links nach rechts: KF4, KC1, KC1, KL1 Links über dem Lautsprecher sieht man die Drähte zur Rahmenantenne, 12 Wdg. für MW, 20 Wdg. für Langwelle. Jeder Rahmen hat in Reihe zwei für den Gleichlauf abstimmbaren Spulen. |
