Deutsche Röhrenserien ab 1935

Um in das Wirrwar der Bezeichnungen Ordnung zu bringen, wurden ab 1935 Standardbezeichnungen für Röhren eingeführt. Diese bestehen aus einer Buchstaben- und Zahlenkombination. Die Buchstaben geben Auskunft über die Heizung und die Röhrensysteme, die Zahlen codieren den Glasaufbau, bzw. den Sockel.

 Es werden nur die gängigen, in der Radio, bzw. Fernsehproduktion eingesetzten Röhren aufgeführt.

Mit Hilfe der Bezeichnungen ist es in gewissen Grenzen möglich, eine Altersdatierung von Rundfunkgeräten vorzunehmen.

Bei Kleinsignalröhren sind mitunter weitere Einzelheiten erkennbar, z.B. deuten gerade Ziffern auf nicht regelbare, ungerade Zahlen auf regelbare Röhren (Exponentialröhren) hin.



1. Buchstabe

Art der Heizung

Verwendung

A

4V Wechselstrom, parallel, indirekt 1935-1940

B

0,18A Gleichstrom, Serie, indirekt 1935/36

C

0,2A Allstrom, Serie, indirekt 1935/1940

D

1,2-1,4V Batterie, bzw. NiCd-Akku, direkt 1938-1960

E

6,3V Wechselstrom, parallel, indirekt 1936-1967

K

2V Bleiakku, direkt 1935-1940

P

0,3A Allstrom, Serie, indirekt (Fernsehen) 1951-1975

U

0,1A Allstrom, Serie, indirekt 1938-1958

V

0,05A Allstrom, Serie, indirekt 1935-1950



2. und folgende Buchstaben Art des Systems

A

Diode

B

Duodiode

C

Triode (1 Gitter)

D

Endtriode (1 Gitter)

E

Tetrode (2 Gitter)

F

Pentode (3 Gitter)

H

Hexode oder Heptode (4 oder 5 Gitter)

K

Oktode (6 Gitter)

L

Endpentode oder -tetrode (5, bzw. 4 Gitter)

M

Magisches Auge

Q

Nonode (7 Gitter)

Y

Netz-Einweggleichrichter

Z

Netz-Doppelgleichrichter



Folgende Ziffern

Art des Sockels u. des Glaskolbens

Abbildungen

1..9

Außenkontakt -(Topf-) Sockel, 5-bzw. 8-polig, 1935-1940

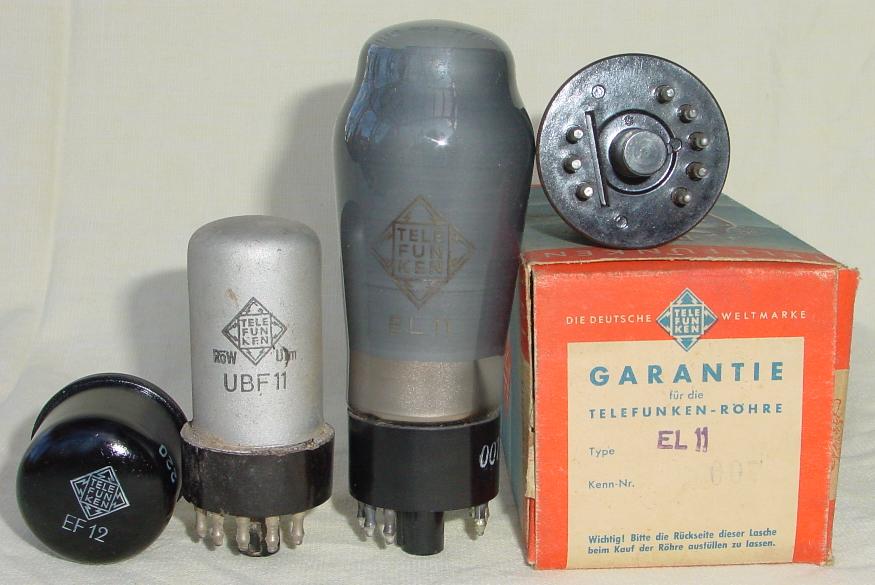

11..19

Stahlröhrensockel, Metall oder Glas, 8-polig, 1938-1954


21..25

Loktalsockel, Preßglas, z.T. Metallring am Fuß, 8-polig, 1942-1955


30..39

Oktalsockel (amerikan.), 8-polig, 1944-Ende Röhrenaera


40..45

Rimlock, Stiftsockel, z.T. mit Metallring am Fuß, 8-polig, 1949-1955

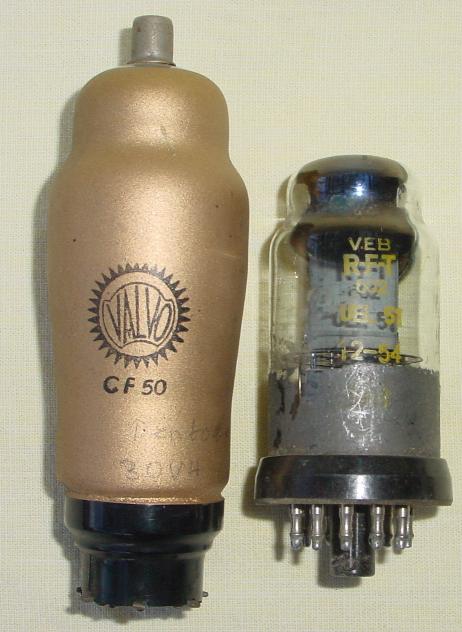

50..59

Spezialröhren, verschiedene Aufbauten und Sockel


71..78

Loktalsockel, meist LORENZ, wie 20er,  1942-1958

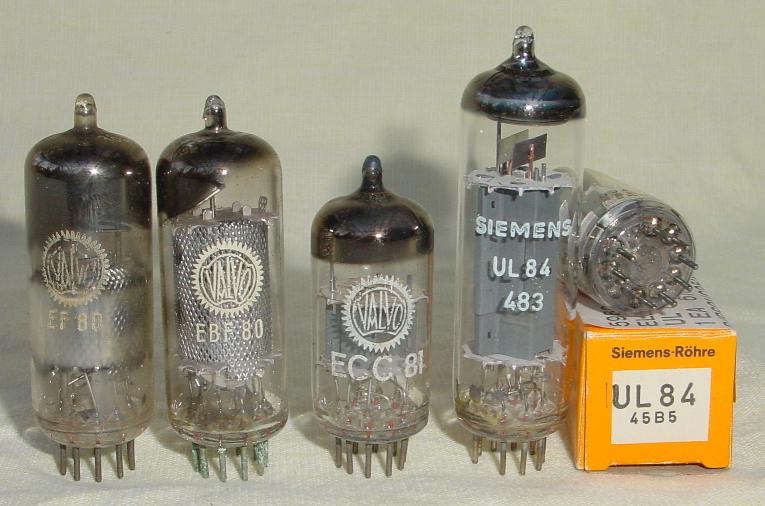

80..89

Novalsockel, 9-polig, Allglas, ab 1950 bis Ende Röhrenaera


90..99

Pico- (Miniatur-) Röhren, 7-polig, Allglas, ab 1950 bis Ende


> 100

Spezialröhren, verschiedene Aufbauten und Sockel


Beispiele für einige Röhrenbezeichnungen:

Ein gängiger Röhrensatz mit Novaltypen für Röhrenradios Mitte der 50er Jahre war z. B. folgender:

ECC 85: Doppeltriode, UKW-Vorstufe und selbstschwingender Oszillator/Mischer

ECH 81: Triode als Oszillator MW, LW, KW, Heptode als AM-Mischröhre und FM-ZF-Verstärker

EF 89: Regelbare ZF-Verstärkerpentode für AM und FM

EABC 80: Drei Dioden für AM- und FM-Demodulation und Regelspannung, Triode als NF-Vorstufe

EL 84: Endpentode als Lautsprecherverstärker mit 4-5 Watt Sprechleistung

EM 80: Magisches Auge, in diesem Fall magischer Fächer

Das Radio war nur für Wechselstrombetrieb vorgesehen und hatte 6,3V-Heizung für die E-Röhren
